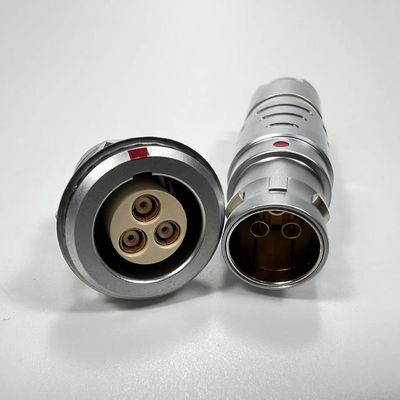

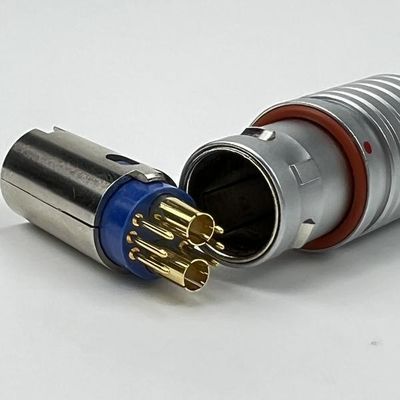

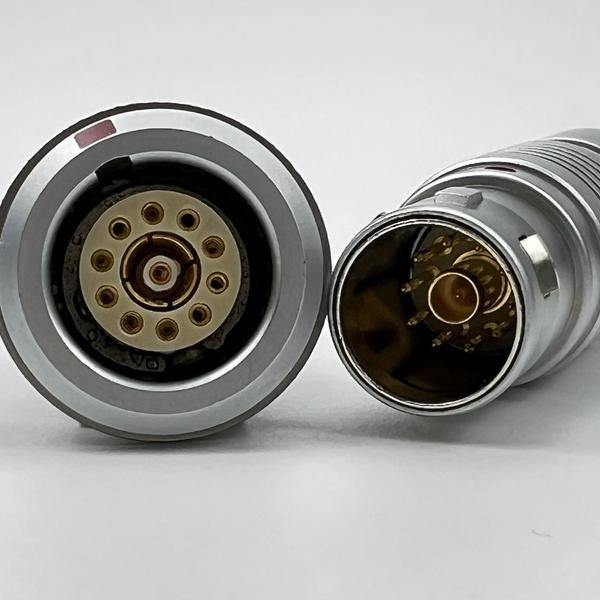

多接触同軸信号 円形プッシュプルコネクタ EMCシールド

同軸線と信号線両方に対応した、複数の接点を持つ高品質コネクタとEMCシールドの組み合わせは、信号の完全性、耐久性、電磁干渉（EMI）に対する耐性が重要な用途に不可欠です。これらのコネクタは、軍事および航空宇宙、放送、電気通信、ハイエンド産業システムなどの専門分野でよく使用されます。以下に、そのようなコネクタの主な側面と利用可能なオプションを示します。

主な特徴:

1. 複数の接点:

   • 同軸接点: これらは、RF（無線周波数）やマイクロ波信号などの高周波信号を、損失と反射を最小限に抑えて伝送するように設計されています。この設計により、接続全体でインピーダンスが維持され、信号の完全性に不可欠です。
   • 信号接点: 同軸接点に加えて、これらのコネクタには、電力、制御信号、またはデータを送信するための標準信号接点が含まれる場合があります。この組み合わせにより、単一のインターフェースに複数の種類の接続を統合できます。
   • ハイブリッド構成: コネクタは、高周波信号と標準信号の両方を必要とする複雑なシステムに柔軟性を提供し、さまざまなピンレイアウトで同軸接点と信号接点の両方を含むように構成できます。

2. EMCシールド:

   • 360度シールド: 包括的な電磁両立性（EMC）シールドは、外部EMIから保護し、コネクタ内の異なる信号タイプ間のクロストークを防ぎます。
   • 信号完全性の向上: シールドにより、特に高周波同軸信号などの高感度信号が外部干渉から保護され、信頼性の高い正確なデータ伝送が保証されます。

3. 高品質な材料:

   • 金属シェル: 堅牢な機械的保護を提供し、EMCシールドに貢献します。ステンレス鋼、アルミニウム、真鍮などの材料は、耐久性と環境要因に対する耐性のために一般的に使用されます。
   • 金メッキ接点: 金メッキは、導電性を高め、抵抗を減らし、腐食を防ぐために接点に施されることが多く、長期的な信頼性と性能を保証します。

4. 環境保護:

   • シーリング（IP67/IP68）: これらのコネクタは、ほこり、湿気、その他の環境汚染物質に対して密閉されていることが多く、屋外や軍事用途を含む過酷な環境での使用に適しています。
   • 耐熱性: 航空宇宙および軍事用途に不可欠な、幅広い温度範囲で確実に動作するように設計されています。

5. 精密工学:

   • 高周波性能: 同軸接点は、高周波でも一貫したインピーダンスを維持し、信号損失を最小限に抑えるように精密に設計されています。
   • カスタム構成: 多くのメーカーは、カスタムピンレイアウト、特殊材料、またはロッキング機構などの追加機能など、特定のアプリケーション要件を満たすためにカスタマイズ可能な構成を提供しています。

用途:

• 軍事および航空宇宙:
  • 航空電子工学、通信システム、レーダー、および信頼性の高い接続と信号の完全性が重要なその他の高性能軍事機器で使用されます。
• 放送:
  • 高周波信号とデータ伝送をEMIから保護する必要があるプロフェッショナルオーディオおよびビデオ機器で使用されます。
• 電気通信:
  • 高周波信号伝送と堅牢なEMI保護を必要とする基地局、衛星システム、およびその他の通信インフラストラクチャに不可欠です。
• 産業オートメーション:
  • 複数の信号タイプを、著しい電気的ノイズのある環境で確実に伝送する必要がある制御システムおよび機械に適しています。

主要ブランドとメーカー:

1. LEMO:
   • 精密工学と堅牢なEMCシールドで知られる、混合同軸接点と信号接点を持つ高品質の円形および長方形コネクタを提供しています。
2. Fischer Connectors:
   • 過酷な環境向けに設計された高性能コネクタを専門とし、同軸および信号接続用のカスタマイズ可能な構成を提供しています。
3. Amphenol:
   • 電気通信、軍事、航空宇宙などの要求の厳しい用途に適した、高度なEMCシールドを備えた幅広いコネクタを提供しています。
4. HUBER+SUHNER:
   • RFおよび高周波コネクタの専門知識で知られており、信号の完全性とEMC保護に関する厳しい要件を満たす製品を提供しています。

選択に関する考慮事項:

• 周波数要件: コネクタの同軸接点が、アプリケーションで必要な特定の周波数範囲を処理できることを確認してください。
• 環境要因: 動作環境に適したIP定格と材料仕様のコネクタを選択してください。
• 信号の完全性: 特に高周波信号を含むアプリケーションで、信号の完全性を維持することにおいて実績のある性能を持つコネクタを探してください。
• カスタマイズ: アプリケーションに独自の要件がある場合は、特定のニーズに合わせてカスタムソリューションを提供するメーカーとの連携を検討してください。
