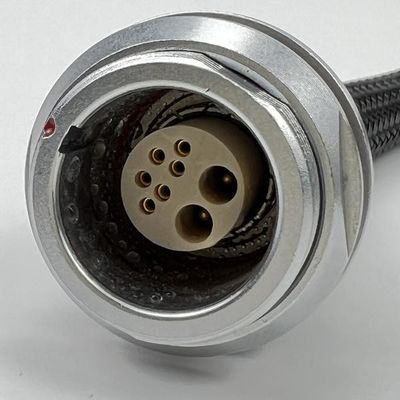

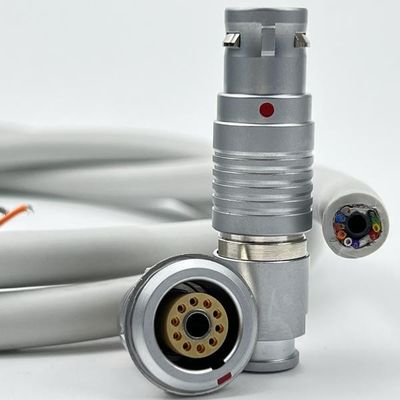

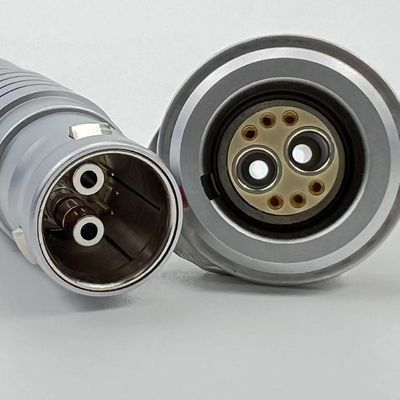

多機能SF6 最速コネクタ 空気と信号 EMCシールド

循環型プッシュ・プルコネクタで,空気 (流体) と電気信号の伝送の両方を統合し,EMCシールドを備えていますコンパクトで多機能性を要求するアプリケーションのために設計された特殊接続器ですこれらのコネクタは,通常,高度な産業,医療,軍事アプリケーションで使用されます.信号の伝送は1つのコネクタで必要です.

主要な特徴:

1. 複数の機能:

   • 空気/流体チャネル:これらのコネクタは,空気または液体伝送のための統合された経路で設計されており,電気信号伝送とともに空気制御または液体配送を処理することができます.
   • シグナル連絡先:空気/液体チャネルに加えて,接続器にはデータ,制御信号,または電力を送信するための電気コンタクトが含まれます.
   • ハイブリッドデザイン単一のコネクタで流体と信号伝送を組み合わせることで,必要な接続の数が減少し,スペースを節約し,システム設計が簡素化されます.

2. EMCシールド:

   • 360度電磁保護電気信号を電磁気干渉 (EMI) から保護するために,コンネクタの設計に包括的なシールドが組み込まれています.大量の電磁騒音のある環境で信頼性の高い動作を保証する.
   • 強化された信号完全性:遮蔽は,接続器内の異なる信号と機能の間の交差音を防止し,高品質の信号伝送を維持するのに役立ちます.

3. 押す-引くメカニズム:

   • 迅速で安全な接続:プッシュ・プル・メカニズムは,簡単で迅速な接続と切断を可能にし,振動や偶然の切断に耐える安全で信頼性の高い接続を保証します.
   • 使いやすさ迅速かつ信頼性の高い接続が不可欠な環境のために設計された プッシュ・プル機能は 狭い場所やアクセスが難しい場所でも 直感的な操作を可能にします

4. 頑丈な建築

   • メタルシェル:コンネクタは,通常金属殻に配置され,衝撃,振動,環境要因に対する強力な機械的保護を提供します.
   • 密封オプション (IP67/IP68):これらのコネクタは,しばしば塵,湿度,その他の汚染物質から保護するために密封され,屋外および産業用アプリケーションを含む厳しい環境で使用するのに適しています.
   • 耐久性:繰り返し接続サイクルに耐えるように設計された このコネクターは 厳しい条件でも 長期間の信頼性のために 設計されています

5. カスタマイズできる設定:

   • ピンとチャネルレイアウトの種類:このコネクタは,アプリケーションに応じて,特定の要求を満たすために,異なる数の信号接触と空気/液体チャネルでカスタマイズすることができます.
   • 材料 の 選択:適用に応じて,コンネクタは,ステンレス鋼,アルミ,または高級プラスチックを含む様々な材料から作られ,特定の環境または規制要件を満たすことができます..

応用:

• 医療機器:医療機器で使用される空気または液体制御 (例えば,電気信号伝送と統合する必要があります. 電気信号伝送は,.
• 産業自動化自動化機械,ロボット,プロセス制御システムなどの信号と気圧制御の組み合わせた送信を必要とするシステムで使用される.
• 航空宇宙と防衛強力な多機能のコネクタが必要で,厳しい環境で液体 (例えば水力または気力システム) と信号伝送の両方を処理する航空電子機器および軍事システムで使用される..
• 実験室機器:流体管理とデータ伝送の両方が必要な分析機器とラボ自動化システムに適しています.

主要ブランドと製造者:

1. LEMO: ロープ
   • プッシュ・プル・コネクタが流体と電気コンタクトで構成され,高精度と信頼性で知られています.
2. フィッシャー・コネクタ:
   • 流体と信号の統合のオプションを備えた 頑丈なコネクタに特化した 厳しい環境と性能基準を満たすソリューションを提供しています
3. ODU: オーダーメイド
   • 空気と信号の伝送を 強力な電磁電磁シールドで組み合わせるコネクタを 医療や産業用に使えます
4. スタブリ:
   • 流体と電気の接続を統合するコネクタで知られており 自動化やロボット工学に信頼性の高いソリューションを提供しています

選択の考慮事項:

• 適用要件:空気/流体流量および信号伝送の特定のニーズを決定し,接続器が要求される圧力,流量,電気仕様に適していることを確認する.
• 環境要因適正 な 材料 や 密封 方法 を 選ぶ ため に,温度,湿度,汚染物 に 晒される 状況 を 考慮 し て ください.
• 接続サイクル耐久性:頻繁な接続と切断を必要とするアプリケーションでは,接続器が多くの交配サイクルに対応するように指定されていることを確認します.
• カスタムソリューション:独自のまたは高度に専門化されたアプリケーションでは,正確な要求を満たすカスタマイズ可能なコネクタを提供するメーカーと 働くことを検討してください.
