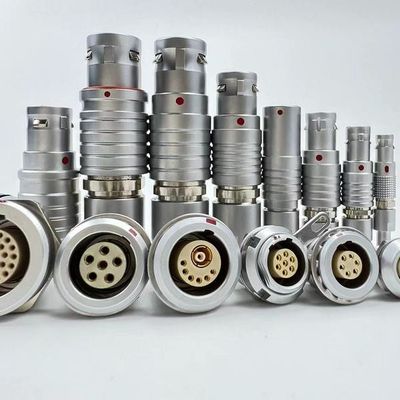

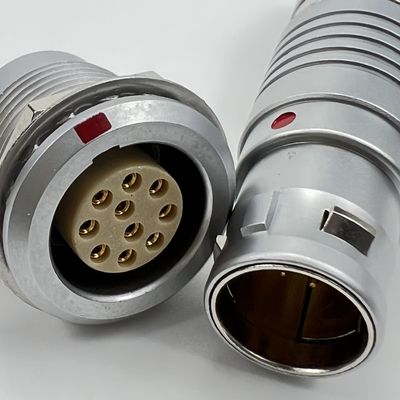

LEMO 00B 0B 1B 2B 3B 4B 円形プッシュプルコネクタ 2-32 コンタクト 360度EMCシールド

00B,0B,1B,2B,3B,および4BシリーズのLEMO対応コネクタは,信頼性,使いやすさ,堅牢な設計で知られるプッシュプルコネクタである.これらのコネクタは,高性能接続を必要とする業界で広く使用されています 360度のEMCシールドと接触構成の範囲このコネクタの概要は以下です

LEMO対応のBシリーズコネクタの概要:

1. シリーズ名称:

   • 00Bシリーズ:最小のサイズで,通常コンパクトなデバイスに使用され,コンタクトが少ない (2-4).
   • 0Bシリーズ:わずかに大きく,コンタクトオプションが多く (約8個のコンタクトまで),小さなフォームファクタでより多くの接続性を要求するアプリケーションで使用されます.
   • 1Bシリーズ:広範囲の用途に適した サイズと接触数で中途半端です

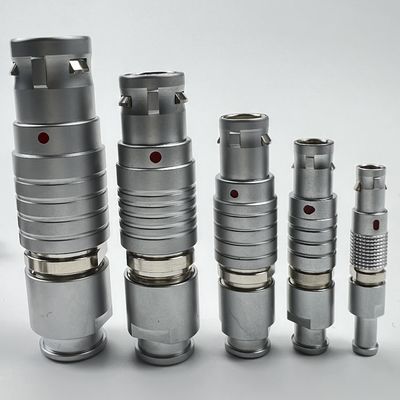

   • 2B,3B,4Bシリーズ:徐々に大きいサイズで,より高いピン数 (最大32個のコンタクト) をサポートし,強力なマルチ信号接続を必要とするアプリケーションで使用されます.

2. 押す-引くメカニズム:

   • 安全なロック:プッシュ・プル・メカニズムは,接続するにはシンプルなプッシュと切断するにはシンプルなプッシュで迅速で安全な接続を提供し,接続器が使用中に固定されることを保証します.
   • 振動抵抗:設計は振動や偶然の切断に強い耐性があり,動的な環境に適しています.

3. 360度電磁シールド:

   • 総合的なEMI保護:これらのコネクタは全 360 度 EMC 遮蔽を備え,すべての電気接続が外部電磁気干渉から保護されることを保証します.
   • シグナル完全性:遮蔽装置は,電気騒音が大きい環境でも 信号伝送が高品質であることを保証します.

4. 連絡先の設定:

   • 2 から 32 連絡先:コンネクタは,2から32コンタクトまでの様々なピン構成で利用可能で,シンプルかつ複雑な信号,電源,およびデータ転送のニーズに対応します.
   • 金色で塗装されたコンタクト:コンタクトは,通常,電導性が向上し,耐腐蝕性,長期的信頼性のために黄金塗装されています.

5. メタルシェル:

   • 頑丈な建築メタルの殻は優れた機械的保護を提供し,コネクタの全体的なEMC性能に貢献します.
   • 仕上げの種類:適用要件と美学的な好みに応じて,さまざまな仕上げ (例えば,クロム,黒クロム) で利用できます.

6. 環境保護

   • 密封オプション:これらのコネクタは,IP50,IP67,IP68等級を満たす密封オプションで利用可能であり,塵や湿度に対する保護レベルが異なります.

応用:

• 医療機器:医療機器で使用され,画像システム,患者モニタリング,診断装置などの信頼性のある,シールド接続が重要です.
• 放送:プロの放送機器で音声,ビデオ,データ接続に最適で,信号の整合性が重要です.
• 軍事・航空宇宙通信システム,航空電子機器,耐久性とEMI保護が不可欠な他の要求の高い環境で使用するのに適しています.
• 産業自動化制御システム,ロボット工学,機械で使用され,電気的に騒々しい環境で複数の信号を信頼的に送信する必要があります.
• 試験と測定:精密な信号伝達と信頼性の高い接続を必要とする機器で一般的に使用されます.

互換性のある製造者:

1. REDEL (LEMOによる):高品質のプッシュ・プルコネクタがBシリーズと完全に互換性があり,医療やその他のハイテクアプリケーションで使用されています.
2. フィッシャー・コネクタ:LEMO Bシリーズに強力な代替品を提供し,同様の性能と互換性を提供します.
3. ODU: オーダーメイドプッシュ・プル・ロックメカニズムを持つ互換性のあるコネクタを製造して知られており,要求の高いアプリケーションに適しています
4. アムフェノール:LEMO対応のプッシュ・プルコネクタを 産業用や軍事用に専用しています

選択の考慮事項:

• ピン設定:あなたのアプリケーションの特定の要件 (例えば,信号,電源,データ) に基づいて接触数の選択をしてください.
• EMC要件:EMC 遮蔽のレベルが,特にEMIが高い地域にある場合,作業環境の要求を満たしていることを確認してください.
• 環境密封:適切なIP評価を選択します. もし,あなたのアプリケーションが塵,湿度,その他の環境要因にさらされる場合.
• サイズ制限:接続器のサイズ (00Bから4Bまで) は,利用可能なスペースと必要なコンタクトの数に基づいて考えます.
