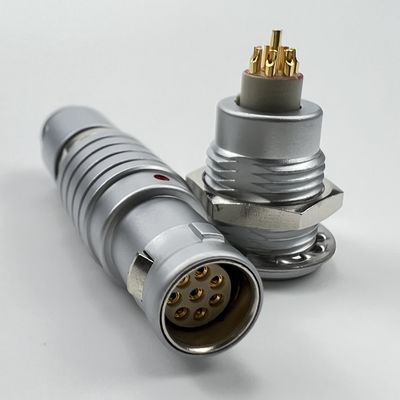

ODU LEMO 00B 0B 1B 2B 3B 4B 4ピンプッシュプルコネクタ メタルシェル

ODUは,高品質で堅牢な設計と360度のEMCシールドで知られるLEMO Bシリーズ接続器と互換性のあるコネクタの範囲を提供しています.これらのコネクタは,信頼性と安全な接続を必要とするアプリケーションで広く使用されています医療機器,軍事,航空宇宙,産業自動化,放送など

ODU LEMO対応Bシリーズコネクタの概要:

1. シリーズ名称:

   • 00Bシリーズ:範囲の中で最小で,通常2〜4個のコンタクトで最小限のスペースを必要とするアプリケーションに使用されます.
   • 0Bシリーズ:わずかに大きく,より多くのコンタクトオプションを提供し,通常最大8コンタクト,コンパクトで少し複雑な接続に適しています.
   • 1Bシリーズ:サイズとコンタクト数とのバランスを提供する汎用的な中型オプションで,通常最大16個のコンタクトをサポートします.
   • 2B,3B,4Bシリーズ:これはピンの数が大きいより大きなサイズで,最大32個のコンタクトをサポートし,複数の信号または電源接続を必要とするアプリケーションのために設計されています.

2. 押す-引くメカニズム:

   • 迅速で安全な接続:ODUコネクタには,迅速で安全な接続を保証するプッシュ・プルロックメカニズムがあります.接続する簡単な押すと解き放つために引き取るが,震動と偶然の断絶に抵抗する安全なロックを提供しながら,簡単な操作を保証します.
   • 振動抵抗:高振動環境でも 安全な接続を維持するために設計されています これは航空宇宙や工業機械のような ダイナミックな環境でのアプリケーションにとって不可欠です

3. 360度電磁シールド:

   • 完全なEMI保護:これらのコネクターは,外部電磁気干渉 (EMI) から敏感な電子信号を保護する包括的な360度電磁気互換性 (EMC) 遮蔽を提供します.
   • 高い信号完全性:遮蔽は,産業や医療環境などの電気騒音が大きい環境でも,信号が高い整合性で送信されることを保証します.

4. メタルシェル:

   • 耐久 建築:ステンレス鋼,アルミ,銅などの材料で作られています優れた機械的保護を提供し,全体的なEMC性能に貢献する.
   • 様々な仕上げ:標準クロムや黒クロムなどの様々な仕上げで 異なる美学や環境要求に応用できます

5. 連絡先の設定:

   • 2 から 32 連絡先:ODUは2から32のコンタクトから構成の範囲を提供し,さまざまな信号,電力,データ送信ニーズに対応する柔軟性を可能にします.
   • 金色で塗装されたコンタクト:コンタクトは,低接触抵抗,高伝導性,優れた耐腐蝕性を確保するために,しばしば黄金塗装され,長期的な信頼性を保証します.

6. 環境保護

   • 密封オプション (IP50,IP67,IP68)用途に応じて,これらのコネクタは,塵,湿度,その他の環境汚染物質から保護するために,異なるレベルに密封することができます.
   • 耐久性 厳しい環境 で:厳しい環境での使用のために設計された このコネクタは 極端な温度や機械的ストレスを含む 厳しい条件に耐えることができます

応用:

• 医療機器:診断装置,画像システム,外科機器などの信頼性のある,遮断接続を必要とする医療機器に最適です.
• 軍事・航空宇宙耐久性,セキュアな接続,EMI保護が不可欠な航空電子機器,通信システム,その他の要求の高い軍事アプリケーションで使用するのに適しています.
• 産業自動化機械,ロボット,制御システムで使用されます. 高レベルの電磁騒音のある環境で信頼性の高い接続が必要です.
• 放送:プロの放送機器のオーディオ,ビデオ,データ接続に最適です 信号の完整性と堅牢な接続が不可欠です
• 試験・測定装置:精密な信号伝達と信頼性の高い接続を必要とする機器で一般的に使用されます.

対応するODUシリーズ:

1. ODU MINI-SNAP®シリーズ:

   • LEMO Bシリーズと互換性がある
   • 360度シールドで押す-引くロック
   • 各種サイズ (00Bから4B相当) で利用できます.
   • パーソナライズ可能なピン構成 (2〜32個のコンタクト)

2. ODU MEDI-SNAP®:

   • 医療用用に特別に設計されています
   • 高性能の接続とEMCシールドとIPシール
   • プッシュ・プル・ロックメカニズム 迅速で安全な接続

3. ODU AMC®:

   • 軍用コンネクタ 設計が堅牢で 優れた電磁電波遮蔽
   • 安全で信頼性の高い接続を必要とする要求の高い環境に対応します
   • 操作を簡単にする 押す引くメカニズム

選択の考慮事項:

• ピン設定:必要な数の信号や電源接続に基づいて選択します.
• EMC要件:接続器のシールドが 操作環境の特殊な要求を満たしていることを確認してください.
• 環境密封:埃,湿度,その他の環境要因への曝露に基づいて,適切なIP評価を選択します.
• サイズとスペースの制限:接続器の物理的なサイズと アプリケーションの利用可能なスペースを考慮してください
