隔壁 RF コアシアルコネクタ TNC BNC UHF N SMA SMB SSMA SSMB SMC SSMC パネルマウント

RF同軸コネクタは、RF（無線周波数）システムにおいて重要なコンポーネントであり、さまざまな種類の機器やアンテナを接続するために使用されます。各コネクタは特定の周波数範囲と用途に合わせて設計されており、信頼性の高い信号伝送と損失の最小化を保証します。以下に、言及された一般的なRF同軸コネクタの詳細な概要を示します。

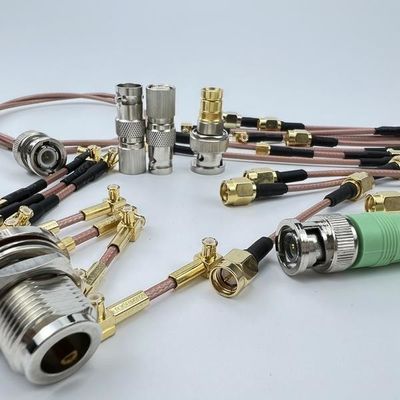

RF同軸コネクタの種類

1. TNC（Threaded Neill-Concelman）

• 周波数範囲： 最大11 GHz
• 特徴： 確実な接続のためのねじ込み結合機構。高周波数帯で優れた性能を発揮します。
• 用途： RFおよびマイクロ波システム、アンテナ、無線通信で使用されます。

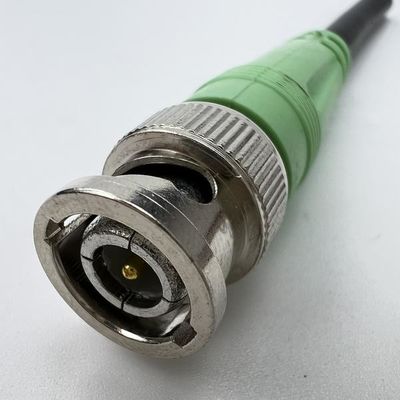

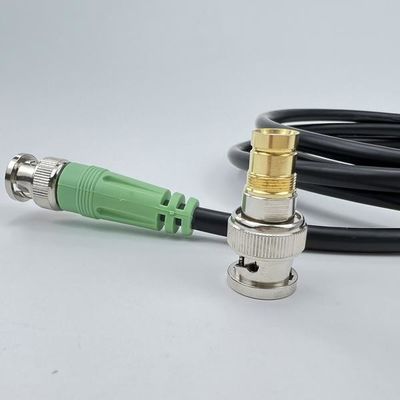

2. BNC（Bayonet Neill-Concelman）

• 周波数範囲： 最大4 GHz
• 特徴： 迅速な接続/切断のためのバヨネット結合機構。信頼性と使いやすさで知られています。
• 用途： ビデオおよびRFアプリケーション、試験装置、計測器で一般的に使用されます。

3. UHF（Ultra High Frequency）

• 周波数範囲： 最大1 GHz
• 特徴： ねじ込みまたはバヨネット結合。低周波数の用途に適しています。
• 用途： 無線通信、CB無線、および一部の古いアンテナシステムで使用されます。

4. N（Type N）

• 周波数範囲： 最大18 GHz
• 特徴： ねじ込み結合、耐久性と高周波数での優れた性能で知られています。
• 用途： 電気通信、レーダー、および堅牢な接続を必要とするその他のRFシステムで使用されます。

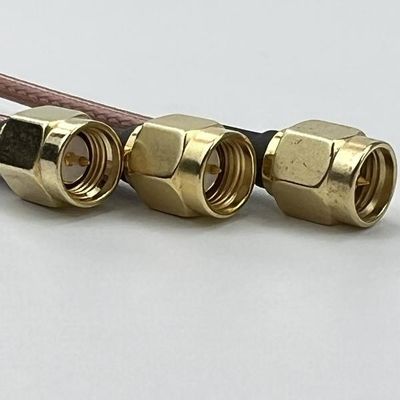

5. SMA（SubMiniature version A）

• 周波数範囲： 最大18 GHz
• 特徴： ねじ込み結合、コンパクトな設計、高周波用途向けの精度。
• 用途： RF試験装置、アンテナ、およびモバイル通信で広く使用されています。

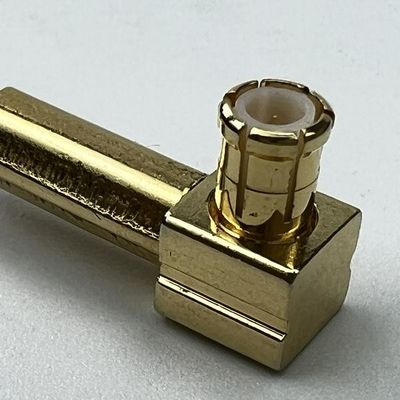

6. SMB（SubMiniature version B）

• 周波数範囲： 最大4 GHz
• 特徴： スナップオン結合機構。SMAコネクタよりも小型で、コンパクトな設計が可能です。
• 用途： モバイルデバイスや計測器など、スペースが限られている用途で使用されます。

7. SSMA（SubMiniature version A, Small）

• 周波数範囲： 最大26.5 GHz
• 特徴： コンパクトな設計、高周波用途向けのねじ込み結合。
• 用途： 高周波通信システムおよび精密計測器で使用されます。

8. SSMB（SubMiniature version B, Small）

• 周波数範囲： 最大12.4 GHz
• 特徴： SMBと同様に、スナップオン結合機構を備えた小型サイズですが、より高い性能を発揮します。
• 用途： 高密度アプリケーションや、スペースが制約されているシステムに適しています。

9. SMC（SubMiniature version C）

• 周波数範囲： 最大10 GHz
• 特徴： ねじ込み結合、コンパクトな形状で高い性能を提供します。
• 用途： 電気通信および高周波RFアプリケーションで使用されます。

10. SSMC（SubMiniature version C, Small）

• 周波数範囲： 最大12.4 GHz
• 特徴： 標準のSMCコネクタよりも小型で、性能が向上しています。
• 用途： 高密度アプリケーションおよび高周波RFシステム。

パネルマウントコネクタ

パネルマウントコネクタは、パネルの表面に取り付けられるように設計されており、機器やシステムへの容易なアクセスと接続を可能にします。これらには、以下のようなさまざまな種類があります。

• TNCパネルマウント： パネルとバルクヘッドの両方の取り付けに適した、確実なねじ込み接続を提供します。
• BNCパネルマウント： ビデオおよびRFアプリケーションで一般的で、迅速な接続/切断機能を提供します。
• Nパネルマウント： 高周波および高電力アプリケーション向けに耐久性と信頼性があります。
• SMAパネルマウント： 高周波接続が必要な場所で使用されるコンパクトなタイプです。
• SMBおよびSSMBパネルマウント： スペースが限られた環境でのコンパクトなスナップオン接続用。
• SMCおよびSSMCパネルマウント： ねじ込み接続による高周波およびコンパクトなアプリケーション用。

用途

• 電気通信： アンテナ、基地局、およびRF機器の接続。
• レーダーシステム： 高周波信号の信頼性の高い接続を提供。
• 試験および測定： RF試験装置および計測器で使用。
• 放送： テレビおよびラジオ放送システムにおける機器の接続。
• 軍事および航空宇宙： 厳しい環境での堅牢で信頼性の高い接続用。

コネクタを選択する際には、最適な性能と互換性を確保するために、周波数範囲、結合機構、サイズ、およびアプリケーション要件などの要素を考慮してください。
