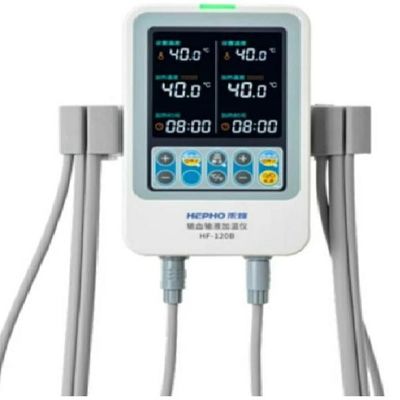

カスタム医療機器のワイヤーハーネスケーブル組み立て RFIシールド

患者モニター用のシリコンケーブルを使用したケーブルアセンブリの作成には、信頼性、患者の安全性、耐久性を確保するために、いくつかの重要な考慮事項が必要です。以下に、そのアプローチに関するガイドを示します。

主要コンポーネントと材料

1. シリコンケーブル:

   • 柔軟性: シリコンケーブルは非常に柔軟性があり、頻繁に位置を変えたり移動させたりする必要がある患者モニターには不可欠です。
   • 耐熱性: シリコンは幅広い温度に耐えることができ、滅菌が必要な環境を含むさまざまな環境に適しています。
   • 生体適合性: シリコンは生体適合性があり、皮膚に触れる可能性のあるデバイスでの使用に安全です。
   • 耐薬品性: 多くの化学物質や洗浄剤に耐性があり、医療環境での衛生と耐久性を維持するために重要です。

2. コネクタ:

   • 医療グレードのコネクタ: 医療用途で認証されたコネクタを使用し、安全基準を満たし、シリコンケーブルと互換性があることを確認します。
   • オーバーモールド: 耐久性を高め、ストレインリリーフを提供し、確実な接続を確保するために、シリコンまたはその他の互換性のある材料でコネクタをオーバーモールドすることを検討してください。

3. シールド:

   • EMI/RFIシールド: 患者モニターでは、信号の完全性を維持することが重要です。電磁干渉（EMI）および無線周波干渉（RFI）から保護するためにシールドを使用します。
   • 接地: 電気ノイズから保護し、正確なモニタリングを確保するために、ケーブルアセンブリで適切な接地を確保します。

設計上の考慮事項

1. 生体適合性:

   • ケーブルアセンブリに使用されるすべての材料が生体適合性があり、ISO 10993などの医療基準を満たしていることを確認します。

2. 柔軟性と耐久性:

   • ケーブルストレインリリーフ: ケーブルがモニターまたはセンサーに接続されている箇所など、摩耗や損傷を防ぐために、接続ポイントにストレインリリーフ機能を組み込みます。
   • 引張強度: ケーブルが損傷することなく引っ張ったり曲げたりできることを確認するために、引張強度をテストします。

3. 環境シーリング:

   • 防水: 液体への暴露が一般的な環境で使用される場合、ケーブルアセンブリを密閉して、湿気や液体から保護することを検討してください。
   • 耐薬品性: アセンブリが医療現場で使用される洗浄剤や消毒剤に耐えることができることを確認します。

4. 電気的性能:

   • 信号の完全性: 高品質の導体と絶縁材料を使用して、信号の完全性を維持し、正確な患者モニタリングを確保します。
   • 低容量: 敏感な信号を送信するケーブルの場合、信号劣化を回避するために、容量を最小限に抑える材料を選択します。

製造プロセス

1. プロトタイピング:

   • 柔軟性、耐久性、信号伝送など、ケーブルアセンブリの性能をテストするためにプロトタイプを開発します。プロトタイピングは、量産前に潜在的な問題を特定して解決するのに役立ちます。

2. アセンブリ:

   • ケーブルの準備: シリコンケーブルを必要な長さに切断し、ストリップして、クリーンで正確な終端を確保します。
   • コネクタの取り付け: コネクタをしっかりと取り付け、適切な位置合わせと確実な電気的接続を確保します。耐久性を高めるために、この段階でオーバーモールドを適用できます。
   • シールドの統合: 必要に応じてシールドを適用し、適切に接地され、ケーブルアセンブリに統合されていることを確認します。

3. テスト:

   • 電気的テスト: アセンブリが適切な電気的導通性、絶縁抵抗、および信号の完全性を維持していることを確認するためのテストを実施します。
   • 機械的テスト: 実際の使用をシミュレートする条件下で、アセンブリの柔軟性、引張強度、および耐久性をテストします。

4. 品質管理:

   • すべてのケーブルアセンブリが、必要な医療基準を満たし、患者モニタリングアプリケーションで確実に機能するように、厳格な品質管理プロセスを実装します。

アプリケーション

• 心電図（ECG）モニタリング: シリコンケーブルは、正確で快適な患者モニタリングに必要な柔軟性と生体適合性を提供します。
• パルスオキシメトリ: 血液中の酸素レベルをモニターするセンサーを接続するために使用され、耐久性と信頼性の高い接続が必要です。
• 血圧モニタリング: センサーからモニタリングデバイスへの正確なデータ伝送を保証します。

結論

患者モニター用のシリコンケーブルアセンブリは、医療環境に必要な柔軟性、耐久性、および生体適合性を提供します。高品質の材料、精密な製造プロセス、および徹底的なテストに焦点を当てることで、医療提供者と患者のニーズに合わせて調整された、信頼性が高く安全な製品を作成できます。
