産業用ケーブル 自動車用ワイヤーハーネス 軍用EMCシールド用

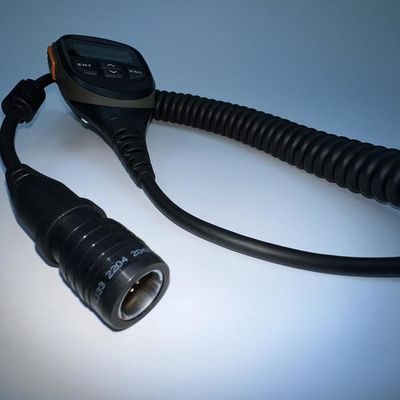

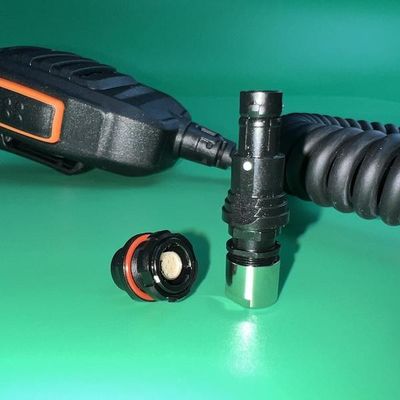

TPUジャケットと電磁電磁シールドを備えた 軍事用ケーブルを組み立てました信号の整合性を保ちながら 厳しい環境にも耐えられる 堅牢で信頼性の高いソリューションを 設計することになります詳細なアプローチはこうです

主要な 部品 と 材料

1. TPUジャケット:

   • 耐久性:TPU (熱塑性ポリウレタン) は 磨損 耐性,柔軟性,機械的強度 が 優れている こと で 知ら れ て い ます.これ は 軍事 用 に 理想 的 な もの です.
   • 化学物や環境への耐性TPUは油や化学物質や厳しい環境条件に耐性があり,ケーブル組成が軍事用品の厳格さに耐えられるようにしています.
   • 柔軟性低温でも柔軟性を保ちます 現場での作業にとって重要です

2. EMCシールド:

   • 電磁互換性 (EMC):遮蔽は電磁気干渉 (EMI) や無線周波数干渉 (RFI) からケーブルを保護し,信号が劣化せずに送信されることを保証します.
   • シールドの種類:
     • 帯状のシールド:軍事用品の多くに適した 十分なカバーと柔軟性があります
     • フィルムシールド:100%のカバーを 提供し,完全なEMI保護が必要な高周波アプリケーションに最適です
     • 組み合わせ:柔軟性と性能をバランスするために,いくつかのアセンブリは,帯状とホイールシールドの両方を使用することがあります.

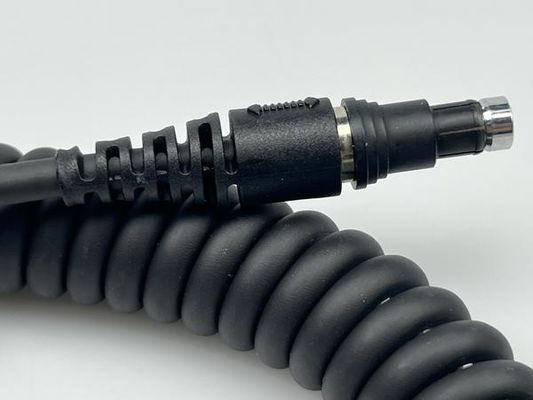

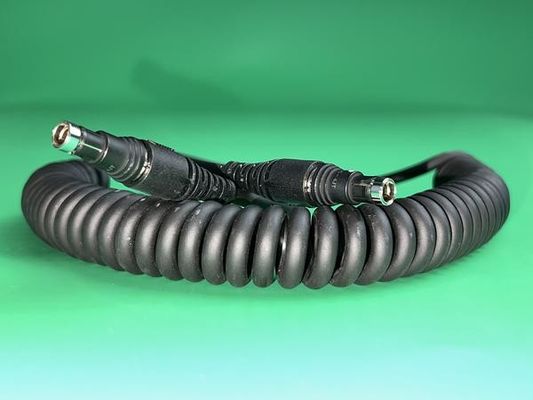

3. スプリングワイヤ:

   • 強化:スプリングワイヤは,ケーブルに機械的な強さを加え,折りたたみや扭曲された後に元の形に戻すのに役立ちます.これは,ケーブルが頻繁な動きや機械的なストレスの対象であるアプリケーションでは特に有用です.
   • 耐久性:スプリングワイヤは,折りたたみを防止し,厳しい環境でもケーブルの寿命を延長します.

デザイン に 関する 考え方

1. メカニカル強度:

   • ストレスの解消:接続点にストレスの緩和を組み込む.特にケーブルが軍事機器に接続されている場合,曲がりや引き裂きによる損傷を防ぐ.
   • 張力強度:軍用装置の物理的な要求,緊張,衝撃,圧縮などに耐えられるようにする.

2. 環境密封:

   • 防水:装置は,フィールド操作中に水の侵入から保護するために,IP67またはそれ以上の等級で防水するように設計する.
   • 耐熱性:材料は,様々な環境で軍事作戦が起こりうるため,熱冷の両方の極端な温度に耐えられる必要があります.

3. シグナル完全性:

   • 低容量と抵抗:容量と抵抗を最小限に抑え,信号が長距離に正確に伝達されることを保証する導体と隔熱を選択してください
   • 罰金:電気騒音から保護し,通信システムの信頼性を確保するために,EMCシールドの適切な接地を確保する.

4. 柔軟性と硬さ

   • バランスのとれたデザイン組み立て物は,損傷を防ぐために必要な場合には,硬さを維持しながら,使いやすくなるほど柔軟でなければならない.スプリングワイヤは,このバランスを達成するのに役立ちます.

製造プロセス

1. プロトタイプ:

   • 機械的強度,柔軟性,EMCシールド効果を含む組成物の性能をテストするためのプロトタイプを開発する.プロトタイプ作成により,完全な生産の前に設計を細かく調整できます.

2. 組み立て:

   • キャベルの準備:TPUジャケットと内部のワイヤを 必要な長さに切って切断し,清潔で正確な端を保証します.
   • 遮断用:選択したEMCシールド (編み物,ホイール,または組み合わせ) を組み立てに適用し,適切にアースされ,組み込まれていることを確認します.
   • スプリングワイヤの統合:スプリングワイヤを組み立てに組み込み,TPUジャケット内に適切に並べて固定することを確認します.

3. オーバーモールディング (オプション):

   • 耐久性と環境保護のために,接続器やケーブル組の特定の部分をTPUまたは他の互換性のある材料でオーバーモールドすることを検討してください.

4. テスト:

   • 電気テスト:装置が適切な電気連続性,隔熱抵抗,信号の整合性を維持することを確認するために試験を行う.
   • メカニカルテスト:極端な温度や環境への暴露を含む模擬軍事条件下での柔軟性,張力強度,耐久性を試験する.

5. 品質管理:

   • 厳格な品質管理プロセスを実施し,各ケーブル組が環境試験のためのMIL-STD-810などの軍事基準の厳格な要件を満たすことを保証する.

申請

• 通信システム:信頼性の高い信号伝送が不可欠なラジオ,アンテナ,その他の通信装置で使用されます.
• 武器システム:武器システム内の様々な電子部品を接続し 耐久性高さと厳しい条件への耐久性が必要です
• フィールド機器:GPS装置,ナイトビジョン機器,その他の戦術装備を含む兵士が使用する携帯機器に信頼性の高い接続を保証します.

結論

TPUジャケット,EMCシールド,スプリングワイヤーで 軍事用用に設計されたケーブル組は 必要な耐久性,柔軟性,要求の高い環境で要求される信号の整合性高品質の材料 精密な製造プロセス 徹底的なテストに 焦点を当てることで 軍事用品の厳格な要求を満たす製品を 作ることができます
