品質 OEM LEMOワイヤーコネクタ ハーネスケーブルアセンブリ 工場
品質 OEM LEMOワイヤーコネクタ ハーネスケーブルアセンブリ 工場

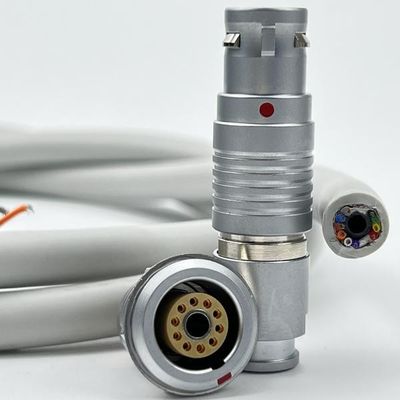

OEM LEMOワイヤーコネクタ ハーネスケーブルアセンブリ

Place of Origin: 中国
ブランド名: BEXKOM
Certification: UL/CE/ROHS/REACH/ISO9001/ISO13485/MSDS/COC
モデル番号: BK-Cab-XXX
Minimum Order Quantity: 5個
価格: USD1.5~9.9/pc
Standard Packaging: PE袋+カートン箱
Delivery Time: 7 ~ 15 日
支払条件: LC、T/T
供給能力: 100000ペア/月

製品の詳細

ハイライト:

LEMO ワイヤコンネクタ帯

,

OEMのワイヤコンネクタ・ハーネス

,

LEMO ハーネスケーブル組
Cable Jacket: シリコン
Connector: 1P 医療シリーズ
Overmoulding: はい
Application: 医学
製品説明

主要な 部品 と 材料

  1. 空気・信号ケーブル:

    • エアチューブ:
      • 材料:空気管 に 医療 グレード の シリコン や TPU の 管 を 用いる.これら の 材料 は 柔軟 で,生物 互換性 が 強く,滅菌 処理 に 耐え ます.
      • 圧力を指定する:歯科用道具の空気圧要求に応えるよう 管を整えるよう 整形したり 破裂したりしないよう 確保します
    • シグナルワイヤ:
      • 導体材料:信号電線には銅または銀塗りの銅を使用し,高伝導性と信号の整合性を確保します.
      • 隔熱:医療基準 に 適合 する 断熱 材料 を 選べ.例えば,FEP (フッ化 エチレノ プロピレン) やPTFE (ポリテトラフッ化 エチレノ) など.それら も 滅菌 プロセス に 耐える もの です.

  2. メタル・プッシュ・プル・コネクタ:

    • 互換性コンネクタはLEMO設計と互換性があり,迅速な交配と解離機能の安全な接続を提供すべきである.
    • 材料:耐久性や耐腐蝕性を確保するために,高品質のステンレス鋼またはアノジスアルミニウムを使用します.
    • 連絡先の設定:空気と信号の両方のチャネルに適した数のコンタクトを持つコネクタを設計する.LEMO対応コネクタは,しばしば混合構成を可能にします.液体と電気の両方の接続に対応する.
    • 密封:コンネクタには,液体の浸透防止のためにIP級密封 (例えばIP67) が備わっており,液体の接触が一般的である歯科環境では非常に重要です.

  3. シールド:

    • EMCシールド:信号を電磁気干渉 (EMI) から守るためにシールドを統合し,接続されたデバイスの信頼性の高い動作を保証します.

デザイン に 関する 考え方

  1. 生物相容性と無菌化

    • 材料:ケーブル,コネクタ,粘着剤やオーバーモールディングを含むすべての材料が生物互換性があり,繰り返し滅菌するのに適していることを確認します.
    • 滅菌対応性:組成物は,歯科で用いられる一般的な無菌化方法,例えばオートクラブ処理に耐える能力で,劣化しないべきである.

  2. 機械的な耐久性:

    • ストレスの解消:接続点に,特にコネクタの近くで,繰り返し曲げたり引っ張ったりすることで,磨きや破損を防ぐために,ストレインリリレーフ機能を組み込む.
    • 柔軟性耐久性を損なうことなく 歯科医室で操作しやすいように 柔軟なケーブルを組み立てなければなりません

  3. 環境密封:

    • 防水:コンネクタとケーブルの両方が,歯科環境における水,唾液,その他の液体から保護するために,IP67またはそれ以上で防水されていることを確認してください.
    • 耐腐食性:湿度や清潔剤に頻繁に曝されるため,組み立ては,想定された使用期間中に腐食に耐えるように設計されるべきです.

製造プロセス

  1. プロトタイプ:

    • 空気と信号伝送の性能,機械的な耐久性,LEMOコネクタとの互換性をテストするためのプロトタイプを開発する.この段階では,フルスケール生産の前に精製が可能になります..

  2. 組み立て:

    • キャベルの準備:空気管と信号線を切って準備し,正確な長さとクリーンな端を保証します.
    • コネクタの統合:LEMO に対応するプッシュ・プルコネクタを固定し,安全で信頼性の高い接続を保証します.これは信号ケーブルを溶接または折り畳み,空気管をしっかりと固定することを含む場合があります.
    • オーバーモールディング (オプション):必要な場合,コンネクタの周りにオーバーモールディングを施し,さらにストレスを軽減し,環境密封をします.

  3. テスト:

    • 電気テスト:シグナルチャネルが適切な電気連続性と隔熱抵抗を維持するようにします
    • 圧力試験:空気管の圧力の整合性を試験し,運用条件下には漏れしないようにします.
    • メカニカルテスト:模擬使用における組成物の耐久性を評価し,繰り返された交配および脱消サイクルを含む.

  4. 品質管理:

    • 医療基準に準拠し,歯科環境で期待される条件下で信頼性のある動作をすることを確認するための品質管理措置を実施する.

申請

  • 歯科用ハンドピース:操作のために空気と制御または監視のために電気信号の両方を必要とする歯科ツールを接続します.
  • 口腔用水道器:歯の清掃や他の処置のために設計された装置で,液体と電気信号の両方を送信します.
  • 歯科画像装置:画像装置を接続し,冷却や操作のために空気とデータ処理のための信号伝送の両方を必要とする.

結論

LEMO対応の金属のプッシュ・プルコネクタを備えた空気と信号接続を含む歯科用ケーブル組は耐久性があり,柔軟性があり,医療基準を満たす必要があります.材料 を 慎重 に 選んで歯科の専門家の要求に応える信頼性の高い製品を作ることができます.



OEM LEMOワイヤーコネクタ ハーネスケーブルアセンブリ 0
