ホーム > 製品 > エネルギー蓄積のコネクター > EV バッテリー 新しいエネルギー貯蔵コネクタ 堅牢な機械設計

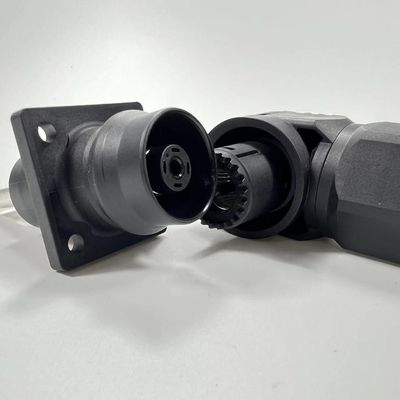

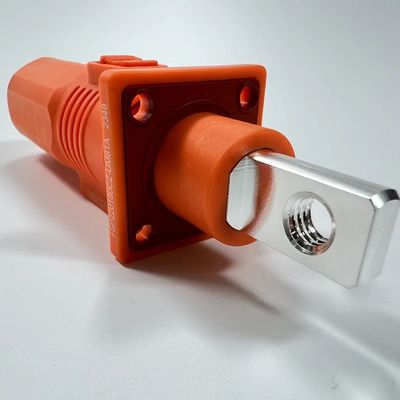

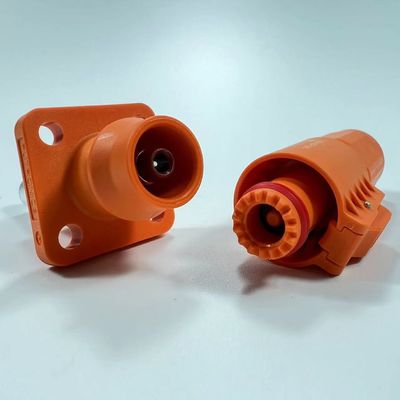

EV バッテリー 新しいエネルギー貯蔵コネクタ 堅牢な機械設計

製品詳細

起源の場所: 中国

ブランド名: Futronics

証明: UL/CE/ROHS/REACH/ISO9001/ISO13485/MSDS/COC

モデル番号: FU-FE-XXX

支払及び船積みの言葉

最小注文数量: 5個

価格: USD1.9~29.9/pc

パッケージの詳細: PE袋+カートン箱

受渡し時間: 7 ~ 15 日

支払条件: L/C,T/T

供給の能力: 200000ペア/月

お問い合わせ
製品詳細
ハイライト:

eV電池 エネルギー貯蔵コネクタ

,

頑丈なエネルギー貯蔵コネクタ

,

頑丈な電池コネクタ

シェル材料:
パ66
接触材料:
めっきされる真鍮のニッケル
絶縁体材料:
パ66
防水:
IP67
合う周期:
500 ~3000
流動:
480Aまで
電圧:
6000Vまで
作業温度:
-40 ~ 85 センチグラム
塩噴霧による腐食耐性:
144 時間
シェル材料:
パ66
接触材料:
めっきされる真鍮のニッケル
絶縁体材料:
パ66
防水:
IP67
合う周期:
500 ~3000
流動:
480Aまで
電圧:
6000Vまで
作業温度:
-40 ~ 85 センチグラム
塩噴霧による腐食耐性:
144 時間
製品の説明

電池貯蔵システム,特に電気自動車 (EV) や再生可能エネルギー貯蔵などの新しいエネルギーアプリケーションで使用されるシステムでは,高い電力を処理できる特殊なコネクタが必要です.安全を確保する新しいエネルギーシステムにおける電池貯蔵用のコネクタを設計し選択するための詳細なガイドです.

バッテリー 貯蔵 接続器 の 主要 な 特徴

  1. 高電流と電圧処理:

    • 現在のランキング:コンネクタは,アプリケーションに応じて,しばしば50Aから300Aを超える高電流に対応するように設計されるべきです.
    • 定位電圧:これらのコネクタは,電気自動車や大型エネルギー貯蔵システムでは,通常400Vから1,000Vの高電圧に対応できる必要があります.
  2. 安全性について:

    • 触れない設計:触れない接触装置を導入し,電源のある部品と偶然接触を防止し,操作および保守中に安全性を確保します.
    • 鍵のメカニズム:高電圧 装置 で 危険 で ある 偶然 の 切断 を 防止 する ため,安全 な 鍵 装置 を 使用 する.
    • 偏振:コンネクタが偏光化するように設計し,正しい方向でしか接続できないことを確認し,逆極性問題を防ぐ.
  3. 熱管理:

    • 熱散:高電流によって発生する熱を制御するために冷却フィンや高熱伝導性のある材料などの機能を組み込む.
    • 温度指定:接続器がバッテリー貯蔵システムで一般的な温度極端に対応するように設定され,温度は-40°Cから+125°Cまででなければならない.
  4. 環境耐性

    • 密封:コンネクタが高いIP評価 (例えばIP67またはIP68) を有し,塵,水,その他の環境要因から保護することを確認します.
    • 耐腐食性:腐食に耐える材料やコーティングを使用し,特にコネクタが湿度や化学物質にさらされる環境で使用します.
  5. 耐久性と信頼性

    • 高度な交尾周期コンネクタを設計すれば,多くの交配・解消サイクルに耐えるようで 劣化しないようにする.これはメンテナンスと運用性にとって極めて重要です.
    • 振動と衝撃耐性コンネクタが頑丈で,自動車や産業環境で典型的な振動や衝撃に耐えられるようにする.
  6. 使いやすさ

    • クイック接続/切断効率的な組み立てと保守のために不可欠な 簡単で迅速な配合と脱配のためのコネクタを設計します
    • 模様性柔軟な構成を可能にするモジュール式設計を考えてください 接続器は異なるシステムとアプリケーションに適応できるようにします

バッテリー貯蔵用のコネクタの種類

  1. 高圧電源コネクタ:

    • 応用:電気自動車,エネルギー貯蔵システム,高電力充電ステーションで使用されます.
    • 特徴:これらのコネクタは,通常,高電流と電圧に対応できる大きく堅固なコンタクトがあり,安全なロックメカニズムと環境密封があります.
  2. モジュール式バッテリーインターコネクト:

    • 応用:バッテリーモジュールを大きなバッテリーパックに接続する
    • 特徴:これらのコネクタは,柔軟な構成と簡単なスケーラビリティを可能にするモジュール型である.信頼性の高い電気接続を提供し,高電流経路をサポートする必要があります.
  3. バスバーコネクタ

    • 応用:バッテリーパックやエネルギー貯蔵システムで使用され,大型バッテリーセルやモジュールを並列または連続で接続する.
    • 特徴:バスバーコネクタは,非常に高い電流を処理するように設計されており,通常は銅またはアルミニウムで,伝導性と耐腐蝕性を向上させるために表面を塗装しています.
  4. 信号と通信コネクタ:

    • 応用:バッテリー管理システム (BMS) や他の監視・制御機能
    • 特徴:これらのコネクタは,BMSと個々の電池セルまたはモジュールの間で低電力信号とデータを運び,バッテリーパックの安全で効率的な動作を保証します.

デザイン に 関する 考え方

  1. 材料の選択:

    • 指揮者:高伝導性のある材料,例えば銅や銅合金などの材料を使用し,しばしば伝導性や耐腐蝕性を高めるために銀や锡を塗装します.
    • 隔熱器:PBT,PA66 や液晶ポリマー (LCP) などの高温耐性があり,優れた電圧隔離を備える高品質の隔熱材料を選択してください.
  2. カスタマイズ可能性:

    • パーソナライズされたソリューション:多くのバッテリーストレージアプリケーションでは,特定の電圧,電流,機械的な要件に合わせたコネクタが必要です.カスタム デザイン サービスを 提供する 製造 会社 と 協力 する こと を 考え て ください.
  3. 基準の遵守:

    • 自動車規格:コンネクタが電気自動車の安全性を規制するISO 6469などの自動車関連規格を満たすようにする.
    • 産業基準:エネルギー貯蔵システムについては,静止,車両補助電源,軽電動鉄道のアプリケーションで使用されるバッテリーに関する UL 1973 のような規格の遵守を保証する.

試験と品質保証

  1. 電気テスト:

    • 高電流試験:接続器の最大電流に対応する能力を,電圧の大幅な低下や過熱なしに確認する.
    • 断熱抵抗:高電圧で断裂しないように隔熱装置を試験する.
  2. メカニカルテスト:

    • 振動と衝撃試験:接続器が動作中に遭遇する機械的ストレスを耐えられるように実世界の条件をシミュレートする.
    • 耐久性試験:接続器の性能低下なしに多くの交配サイクルに耐える能力を評価する.
  3. 環境試験:

    • 温度サイクル:接続器を極端な温度条件で試験し,信頼性の高い動作を保証します.
    • 侵入防止試験:コンネクタが 防塵・防水の IP 基準を満たしているかを確認します.

結論

新しいエネルギーアプリケーションのためのバッテリーストレージコネクターは 高性能,安全性,耐久性を組み合わせなければなりません.頑丈な機械設計現代のエネルギー貯蔵システムや電気自動車の要求を満たす 信頼性の高いコネクタを作ることができます
