PA66 バッテリーパック 電子バイクの新エネルギーコネクタ

e-バイクやオートバイ、特に新エネルギーシステム向けのコネクタ設計には、コンパクトで堅牢、そしてこれらの車両の特定の電気的需要に対応できるソリューションの創出が含まれます。考慮すべき主な側面を以下に示します。

e-バイクおよびオートバイ用コネクタの主な特徴

1. コンパクト設計:

   • サイズ: コネクタは、e-バイクやオートバイで利用可能な限られたスペースに収まるようにコンパクトである必要があります。
   • 重量: 効率と性能を維持するために不可欠な、車両への不要な重量の追加を避けるために、軽量材料を使用する必要があります。

2. 高電流および高電圧対応:

   • 電流定格: コネクタは、電気モーターの電力要件に対応できる必要があります。通常、車両のサイズと電力に応じて30Aから100Aの範囲です。
   • 電圧定格: e-バイクやオートバイの電圧レベルは36Vから72Vの範囲で、一部の高性能オートバイではさらに高い電圧が必要になります。

3. 耐久性と信頼性:

   • 耐振動性: コネクタは、オートバイやe-バイクでの使用に特有の、大きな振動や衝撃に耐えるように設計する必要があります。
   • 耐候性: コネクタは、水、埃、その他の環境要因から保護するために密閉されている必要があり、理想的にはIP67またはIP68の定格を備えています。

4. 安全機能:

   • 確実なロック機構: 特に走行中の誤った切断を防ぐために、信頼性の高いロック機構が不可欠です。
   • 極性: 損傷や安全上の問題を引き起こす可能性がある誤った嵌合を防ぐために、コネクタが極性化されていることを確認してください。

5. 使いやすさ:

   • クイックコネクト/ディスコネクト: メンテナンスと組み立てを容易にするために、コネクタは迅速かつ確実に嵌合および離脱できるようにする必要があります。
   • 人間工学: 狭いスペースでも簡単に扱えるように設計する必要があります。

e-バイクおよびオートバイ用コネクタの種類

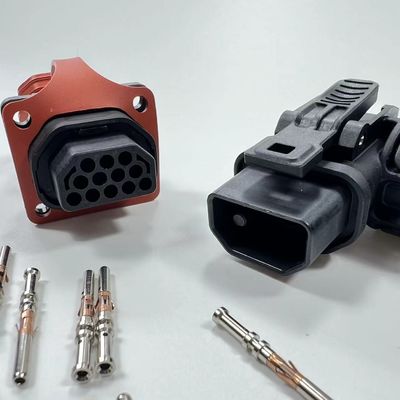

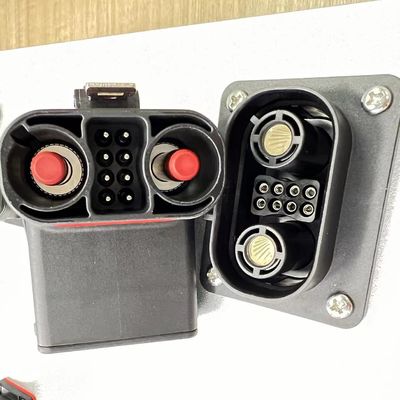

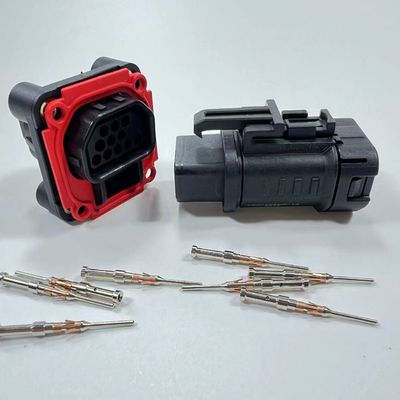

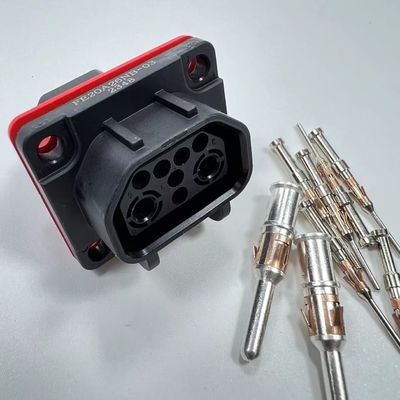

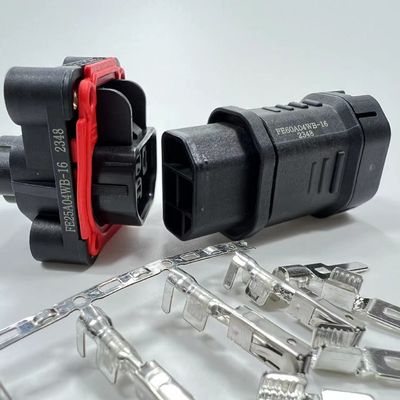

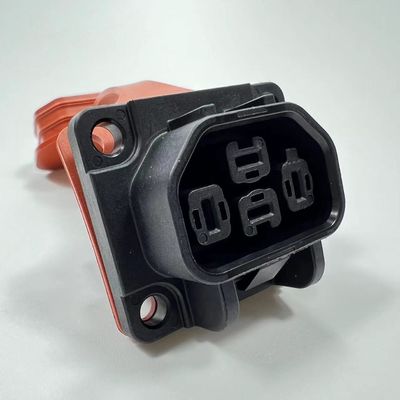

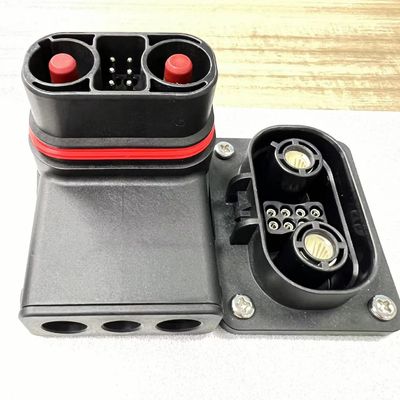

1. バッテリーコネクタ:

   • 機能: これらのコネクタは、バッテリーをモーターコントローラーやその他の電気システムに接続するために使用されます。
   • 特徴: 安全なロック機構を備えた高電流コネクタで、多くの場合、バッテリーの交換や取り外しを容易にするクイックコネクト機能を備えています。

2. 充電コネクタ:

   • 機能: 車両を充電ステーションまたは充電器に接続するために使用されます。
   • 特徴: 必要な充電電流と電圧をサポートする、コンパクトで耐候性のコネクタで、過電流および過電圧保護機能を備えていることがよくあります。

3. モーターフェーズコネクタ:

   • 機能: モーターコントローラーを電気モーターに接続します。
   • 特徴: これらのコネクタは、高電流に対応し、振動に耐える必要があり、あらゆる走行条件下で信頼性の高い性能を確保します。

4. 信号および通信コネクタ:

   • 機能: センサー、ディスプレイ、制御ユニットの接続に使用されます。
   • 特徴: データと制御信号を送信する、小型のマルチピンコネクタで、電磁干渉（EMI）を防ぐためのシールドが施されていることがよくあります。

材料に関する考慮事項

1. コネクタハウジング:

   • 材料: 耐熱性およびUV耐性も備えた、PBTやPA66などの高強度で耐衝撃性のプラスチックを使用します。
   • 難燃性: 安全基準を満たすために、ハウジング材料が難燃性であることを確認してください。

2. コンタクト:

   • 材料: 高導電性の銅または銅合金で、耐食性と電気的性能を向上させるために金または銀でメッキされていることがよくあります。
   • スプリング機構: コネクタの寿命全体にわたって一貫した接触圧力を維持するために、耐久性のあるスプリング機構を組み込みます。

3. シールとガスケット:

   • 材料: シリコーンまたはEPDMをシールとガスケットに使用して、信頼性の高い環境保護を提供し、幅広い温度範囲で柔軟性を維持します。

設計に関する考慮事項

1. カスタマイズ:

   • テーラーメイドソリューション: e-バイクまたはオートバイの特定の要件に応じて、コネクタは、独自の電力とスペースの制約に合わせてカスタマイズする必要がある場合があります。

2. 熱管理:

   • 放熱: 特に高電流用途向けに、過熱を防ぐために、熱を効率的に放散するようにコネクタを設計します。

3. 規格への準拠:

   • 自動車規格: 安全性と信頼性を確保するために、コネクタが道路車両の電気ケーブルとコネクタに関するISO 19642などの関連規格に適合していることを確認してください。

試験と品質保証

1. 電気試験:

   • 電流および電圧試験: コネクタが過度の発熱や電圧降下なしに、指定された電流と電圧に対応できることを確認します。
   • 絶縁抵抗: 絶縁が破壊することなく電圧に耐えることができることを確認するためにテストします。

2. 機械試験:

   • 振動および衝撃試験: コネクタが振動や衝撃に耐えることができることを確認するために、実際の走行条件をシミュレートします。
   • 耐久性試験: コネクタが劣化することなく、頻繁な嵌合および離脱サイクルに耐える能力を評価します。

3. 環境試験:

   • 水の浸入と埃の浸入: コネクタのIP定格をテストし、要素に対して適切に密閉されていることを確認します。
   • 温度サイクル: コネクタが使用中に遭遇する温度変化に対応できることを確認します。

アプリケーション

• 電動オートバイ: バッテリーパック、モーターコントローラー、充電システム用の高出力コネクタ。
• e-バイク: バッテリー、モーター、制御システムを接続するための、コンパクトで軽量なコネクタ。
• ハイブリッド車: バッテリーモジュールやパワーエレクトロニクスを含む、エネルギー貯蔵システム用のコネクタ。

結論

新エネルギー用途におけるe-バイクおよびオートバイ用コネクタは、高電流と高電圧に対応し、環境要因に対する堅牢な保護を提供し、これらの車両の厳しい条件下で信頼性の高い性能を確保するように設計する必要があります。これらの側面に焦点を当てることで、安全性、耐久性、使いやすさを提供する、最新の電動二輪車のニーズを満たすコネクタを開発できます。
